CIP 系列 電話驗證設備

CIP系列 電話驗證設備,採用崁入式系統設計,可獨立工作,無需搭配電腦就可以實現將來電顯示號碼傳送到網路IP位址,也可以配合電腦使用,透過RS232將電話外線資訊傳送到電腦。當CIP設備應用在電話驗證時,採用的是來電顯示方式進行驗證,過程中並沒有接通電話,所以並不會產生費用。系統收到用戶來電顯示號碼,再比對資料庫會員資料,就可完成手機電話驗證程序。CIP設備也支援 WebSocket 傳輸,可實現透過網頁瀏覽器進行外線提機、撥打電話、掛線。
型號CIP101、 CIP102、CIP104、CIP108分別為1、2、4、8外線電話驗證器。





傳輸與控制
透過CIP系列 驗證器,可將外線資訊傳送到網路服務器或是PC電腦,也可以實現電腦或網頁控制外線及撥打電話。

資料傳送方式:
a. 伺服器透過http(s) POST 接收外線資訊
b. 電腦透過RS232 接收外線資訊

資料內容:
1. 來電顯示號碼。
2. 去電撥出號碼。
3. 外線狀態(空線、掛機、提機、撥號、響鈴)。
4. 記錄產生時間
5. 響鈴次數真測
6. 設備編號
7. 外線編號


設備控制方式:
a. 網站透過WebSocket 向設備發起控制指令
b. 電腦透過RS232 項設備發起控制指令

指令項目:
1. 提機
2. 撥號
3. 掛機


方案特點
∎ 獨立式設計,無需電腦
嵌入式系統設計架構,無需另外搭配電腦建構系統,接入外線與網路線,即可獨立運作。


∎ 用戶/平台,驗證0費用
透過來電顯示功能,免接通電話即可完成驗證,無論是用戶或平台都無需支付通話費用。

∎ 彈性擴充系統容量
提供1線、2線、4線、8線不同外線容量型號,滿足不同平台需求使用,彈性的混合擴充設計,方便日後購買任何其他容量型號擴充系統。


∎​ http(s)傳輸方式+資料加密
採用容易串接的http(s) POST傳輸方式,並且傳送的資料也經過加密處裡,以提高傳輸時的安全性。

∎​ WebSocket 控制外線提機、掛機、撥號
可透過
WebSocket傳輸實現,網頁對外線進行,提機佔線、撥出電話號碼、掛斷電話。

∎​ 透過RS232 與電腦進行傳輸
可透過RS232傳輸埠連接電腦,讓電腦接收外線資訊,以及使用電腦控制設備進行,提機、撥號、掛機。


∎​ 更多外線資訊,讓開發者應用
設備不只提供來電顯示號碼資訊,也可以將外線使用狀態、電話使用狀態、來電響鈴、撥出去的電話號碼,等資料傳到伺服器,讓開發者能實現更多應用。

∎​ 開發資料
簡單易懂的開發說明文件,讓網頁開發工程師、手機APP開發工程師、PC應用軟體工程師,能快速應用。


∎​ 24x7 全年無休電話驗證
只要設備接收到號碼就會立即上傳伺服器,讓網頁平台或手機APP提供24x7全年無休的手機驗證功能。

∎​ 用戶手機/市話號碼驗證應用
用戶使用特定電話號碼撥打指定電話驗證專線,透過24x7驗證設備,將用戶來電顯示號碼,傳送給網頁伺服器進行驗證。


∎​ 架設環境簡單
市話電話線+網路線+24x7設備,只要將網路線及市話電話線接入設備,就可輕鬆建構系統。

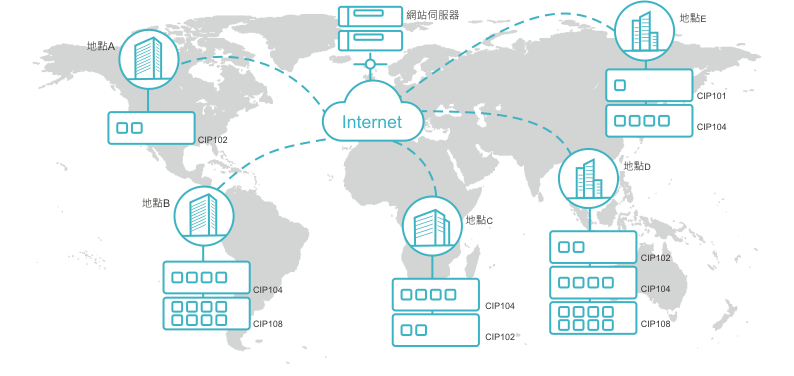

支援多點件購系統
允許多點建構系統,只要設備的[來電顯示號碼推送位址]相同,即可實現分點架設驗證設備。您的程式就可以依據用戶地點,分配不同驗證專線電話,分地建構設備,也可以避免單一地點停電或線路故障,造成無法提供用戶電話驗證。
*各設備也可以混合擴充例:CIP101+CIP102,並可無限制擴充設備,另有型號CIP-104(4外線)、CIP108(8外線)也可加入混合擴充。


外部說明

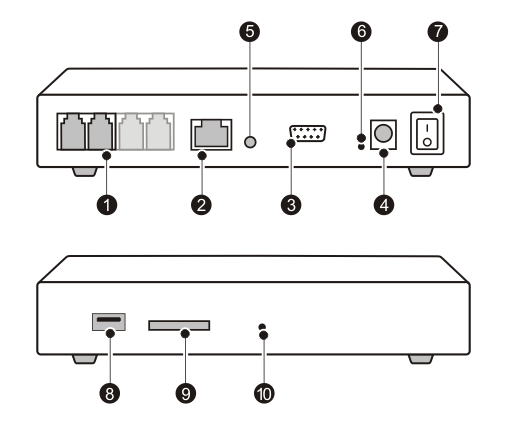

CIP101/CIP102

1. LINE / PHONE連接埠
2. 網路連接埠
3. 電源DC插孔
4. RS232傳輸界面
5. 電源開關
6. 預留(無功用)
7. RS232指示燈
8. USB連接埠(軟體更新使用)
9. SD卡槽(資料儲存/軟體更新使用)
10.電源指示燈

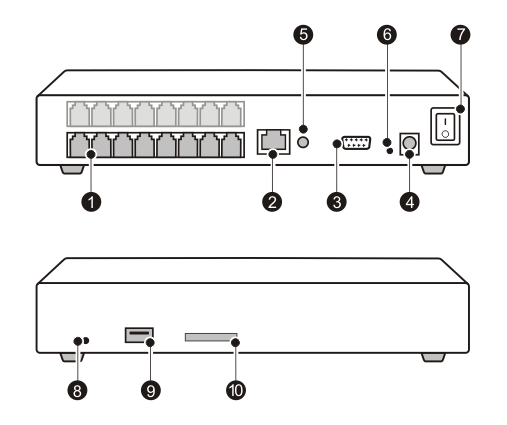

CIP104/CIP108

1. LINE / PHONE連接埠
2. 網路連接埠
3. 電源DC插孔
4. RS232傳輸界面
5. 電源開關
6. 預留(無功用)
7. RS232指示燈
8. 電源指示燈
9. USB連接埠(軟體更新使用)
10.SD卡槽(資料儲存/軟體更新使用)


尺寸重量
CIP101/CIP102
本體尺寸:長 180x寬 143x高 32mm
包裝尺寸:長 260x寬 230 x高 76mm
本體重量:約 0.68kg
含包裝重量:約 1.2kg

CIP104/CIP108
本體尺寸:長 252x寬 176x高 42mm
包裝尺寸:長 310x寬 230 x高 127mm
本體重量:約 1.7kg
含包裝重量:約 2.5kg


來電顯示
外線數  :
1外線 CIP101

2外線 CIP102
4外線 CIP104
8外線 CIP108
來電顯示規格 :  DTMF / FSK
來電顯示靈敏外線度範圍 : 0dB to-32dB
輸入阻抗  :  AC : 100KΩ,DC : 5.1MΩ
信噪比  :  >60dB
串音比  :  >70dB


功耗
CIP101/CIP102
額定工作電流 :  0.5A
最大啟動工作電流 :  1.2A
額定功率  :  6W

CIP104/CIP108
額定工作電流 :  1A
最大啟動工作電流 :  1.5A
額定功率  :  20W


連接埠
電源 :
CIP101/CIP102
輸入 :  AC100~240V  輸出 :  DC12V 1A
CIP104/CIP108
輸入 :  AC100~240V  輸出 :  DC12V  2A
外線埠  : RJ11
電話埠 : RJ11
網路  : RJ45

環境
工作溫度 : 0℃~40℃ (32℉~104℉)
儲存溫度 :  -40℃~70℃ (-40℉~158℉)
工作濕度 :  10%~90% 無冷凝
存儲濕度 :  5%~90% 無冷凝
